產品特性：液位計，磁翻板液位計，頂裝式磁翻板液位計，UHZ-58/D系列頂裝式磁翻板液位計，

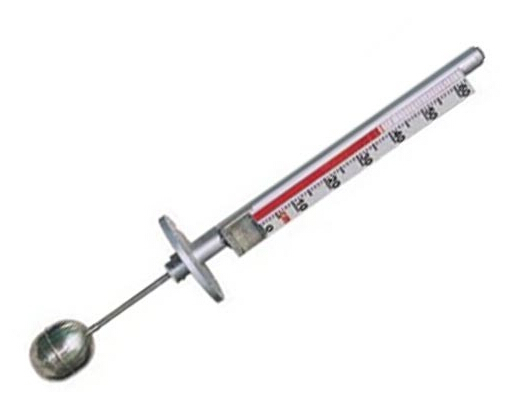

產品簡介：UHZ-58/D系列頂裝式磁翻板液位計主要用于各種地下儲罐及側面不宜開口的容器的液位測量。由于結構上的原因，液位計在測量時存在一定的盲區值N，對于不同介質密度，盲區值也不一樣。本廠儀表出廠時，標尺刻度零位已遷移到實際值。該系列頂裝式磁翻柱液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
UHZ-58/D系列頂裝式磁翻板液位計技術參數
● 測量范圍： ****** 4000mm
● 工作壓力： 2．5MPa
● 工作溫度： -20～200℃
● 介質密度： T1型：0.65～2.Og/cn
T2型：0．5—2．OR／cm3
● 過程連接：
T1型： DNl00，PN1.0或PN2.5凸面
T2型： DNl50，PN1.0或PN2.5凸面
法蘭標準月：HG20592～20635-97其他
法蘭標準請用戶注明
● 材 質： 頂導管：304或316L
● 浮 子： 鈦
|
|
|
UHZ-58/D系列頂裝式磁翻板液位計規格型號 |
系 列
型 號
UHZ-58/D |
結構特點 |
接液材質 |
測量范圍
(mm) |
適用介質條件 |
法蘭連接 |
重量 |
溫度
(℃) |
壓力
(Mpa) |
密度
g/cm3 |
粘度
(Pa.s) |
DN |
PN |
基本
重量 |
加長
基本
重量 |
|
D10 |
標準型 |
1Cr18Ni
9Ti0Cr18Ni9
(304) |
300-
8000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.0
1.6 |
6 |
5 |
|
D11 |
高壓型 |
300-
8000 |
-20
+150 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
2.5
4.0 |
6 |
6 |
|
D12 |
高溫型
高壓型 |
300-
8000 |
-20
+350 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
6.3
1.0 |
6 |
6 |
|
D13 |
低溫型號
(防霜型) |
300-
3500 |
>-40 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6
2.5 |
6 |
7.5 |
|
D14 |
液氨、液
化石油氣
專用型 |
300-
15000 |
-20
+150 |
0-2.45 |
0.45-0.7 |
≤0.05 |
25 |
2.5 |
6.5 |
6 |
|
D15 |
耐腐型 |
00Cr17Ni14Mo2
(316L) |
300-
8000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
5 |
|
D16 |
防腐型（
PP外層玻
璃鋼） |
PP |
300-
5000 |
20
+100 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
D17 |
防腐型（
PVC 外層
玻 璃鋼） |
U-PVC |
300-
5000 |
20
+60 |
0-0.5 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
D18 |
防腐型 |
ABS |
300-
5000 |
-20
+120 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.0 |
3 |
3 |
|
D19 |
防腐型（
不銹鋼內
襯PP） |
PP |
300-
15000 |
-20
+100 |
0-1.0 |
0.5-2 |
≤0.04 |
25 |
1.6 |
4 |
5 |
|
D20 |
防腐型 |
PE |
300-
5000 |
20
+40 |
0-0.6 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7 |
|
D21 |
蒸氣夾套
加熱型 |
1Cr18Ni9Ti |
300-
15000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
8 |
|
D22 |
高粘度
介質型 |
0Cr18Ni9
(304) |
300-
15000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
5 |
|
D23 |
食品專
用型 |
1Cr18Ni9Ti |
300-
15000 |
-20
+150 |
0-1.6 |
0.5-2 |
≤0.05 |
50 |
1.6 |
7 |
5 |
|
UHZ-58/D□□ |
配套儀表及附件內容 |
|
O |
盲板法蘭，不配排污閥 |
|
L |
液位計底部配排污閥 |
|
|
O |
無液位報警開關 |
|
|
H |
高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 |
|
|
L |
低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 |
|
|
B |
高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 |
|
|
G |
高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺
PF113A插座壹只
JTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座
|
|
|
D |
低位報警開關，區域型報警AK-1型 |
|
|
Q |
高位、低位報警開關全配，區域型報警AK-1型貳臺 |
|
|
S |
高位和低位一體化型報警開關，區域型報警AK-2型 |
|
|
|
O |
無液位控制開關 |
|
|
|
H |
上限控制開關，單點干簧CK-1型 |
|
|
|
L |
下限控制開關，單點干簧CK-1型 |
|
|
|
B |
上限、下限控制開關全配，單點干簧CK-1型貳付 |
|
|
|
W |
上限、下限控制開關一體化，雙點干簧CK-2型 |
|
|
|
T |
上限控制開關，霍爾型傳感器CK-3型 |
|
|
|
L |
下限控制開關，霍爾型傳感器CK-4型 |
|
|
|
E |
上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 |
|
|
|
C |
上限、下限控制開關一體化，霍爾型傳感器CK-4型 |
|
|
|
|
O |
無遠傳變送器裝置 |
|
|
|
|
R |
配LB型捆綁式變送器，輸出二線制4-20mADC |
|
|
|
|
S |
靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC |
|
|
|
|
|
O |
普通防水型 |
|
|
|
|
|
B |
本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 |
|
|
|
|
|
Bd |
隔爆型dⅡCT4 |
|
|
|
|
|
|
O |
不配遠傳顯示儀表 |
|
|
|
|
|
|
A |
數字、光柱顯示調節報警儀 XGTH-510（豎式） |
|
|
|
|
|
|
B |
數字、光柱顯示調節報警儀 XGTA-810（橫式） |
|
|
|
|
|
|
C |
數字顯示調節報警儀 XMTA-810（橫式） |
|
|
|
|
|
|
E |
雙光柱液位顯示儀 XGH-202（豎式） |
|
|
|
|
|
|
D |
智能型液位/容量（重量）顯示調節儀XMT-620（橫式） |
|
|
|
|
|
|
|
-□□□□ |
測量范圍 |
|
|
|
|
|
|
|
|
-□□ |
介質密度(g/cm3) |
|
|
|
|
|
|
|
|
|
- |
D |
開口常壓容器 |
|
|
|
|
|
|
|
|
|
□ |
工作壓力(MPa) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
