熱電偶是一種感溫元件,是一次儀表，它直接測量溫度，并把溫度信號轉換成熱電動勢信號,通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系,制成熱電偶分度表;分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表?！ ≡跓犭娕蓟芈分薪尤氲谌N金屬材料時,只要該材料兩個接點的溫度相同,熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此,在熱電偶測溫時,可接入測量?jī)x表,測得熱電動勢后,即可知道被測介質的溫度。
熱電偶工作原理 兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，如圖所示。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢，因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
熱電偶特點
◆裝配簡單，更換方便◆壓簧式感溫元件，抗震性能好 ◆測量范圍大◆機械強度高，耐壓性能好

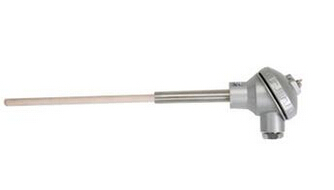

熱電偶的種類:裝配熱電偶，鎧裝熱電偶，端面熱電偶，壓簧固定熱電偶，高溫?zé)犭娕?，鉑銠熱電偶，防腐熱電偶，耐磨熱電偶，高壓熱電偶，特殊熱電偶，手持式熱電偶，微型熱電偶，貴金屬熱電偶,快速熱電偶,鎢錸熱電偶等 等。。
