1、應用

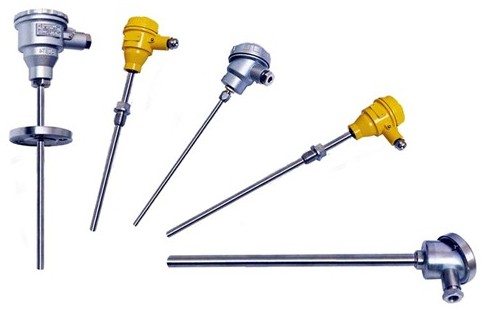

一體化防爆熱電偶

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。

2、特點

3、工作原理

   一體化防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
    熱電偶（熱電阻）產生的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。



4、產品執行標準

5、測溫范圍及允差

     1）熱電阻測溫范圍及允差

     2）熱電偶測溫范圍及允差



6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100



7、輸出方法： 二線制



8、精度等級：
   溫度變送器精度等級：0.1 0.2  0.5
   顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.



9、供電電源：24V.DC±10℅



10、防護等級：IP65



11、防爆等級：

   隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
   本質安全型：iaⅡCT6



12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.



13、熱響應時間：

    當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；



14、基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。



15、工作環境：
